Description du produit

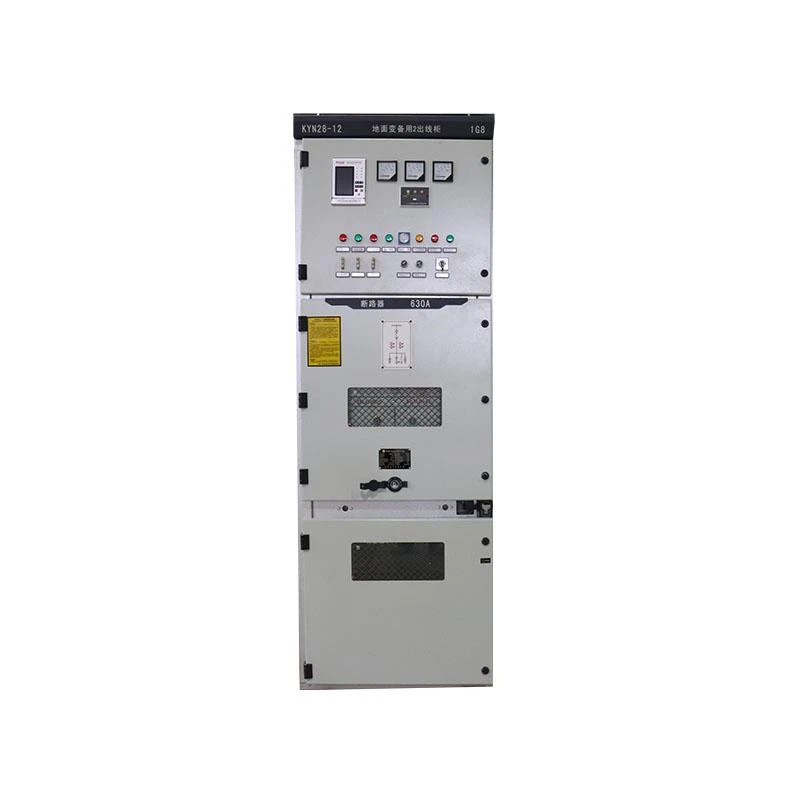

Cet appareillage KYN28-12 est fabriqué à partir d'une plaque d'acier zinguée en aluminium de haute qualité, la construction est donc solide. Le fonctionnement est flexible, les pièces sont faciles à remplacer et il est également stable, sûr et assez intelligent. Vous pouvez le coupler avec des disjoncteurs nationaux ou importés, ce qui vous donne une certaine flexibilité. Quant à l'endroit où il est utilisé, pensez aux centrales électriques, aux sous-stations, aux salles de distribution et à toutes sortes d'applications industrielles, commerciales et de construction. Et il répond aux normes IEC62271-200, GB/T3906, GB/T11022 et DL/T404, il coche donc toutes les cases nécessaires.

Paramètres techniques

Article		Unité	Données
Tension nominale		kV	3.6,7.2,12
Fréquence nominale		Hz	50
Courant nominal du disjoncteur		A	630,1250,1600,2000,2500,3150
Courant nominal de l'appareillage		A	630,1250,1600,2000,2500,3150
Courte durée nominale-résiste au courant (4 s)		kA	20,25,31.5,40
Courant de tenue de crête nominal (crête)		kA	50,63,80,100
Courant nominal de coupure de court-circuit-		kA	20,25,31.5,40
Courant nominal de création de court-circuit-(crête)		kA	50,63,80,100
Niveau d'isolation nominal 1 min Tension de tenue à la fréquence d'alimentation	Entre pôles et entre pôle et terre	kV	24,32,42
Tension de tenue aux impulsions de foudre (crête)	Entre pôles et entre pôle et terre	kV	40,60,75
Niveau de protection			Boîtier : IP4X ; Entre les compartiments et lorsque la porte du disjoncteur est ouverte : IP2X

Dimensions hors tout (mm)

Hauteur	2300
Largeur pour courant nominal 1 250 A et moins	800
Largeur pour courant nominal 1600A et plus	1000
Profondeur du câble entrant/sortant	1500
Profondeur pour les frais généraux entrants/sortants	1660

Avantages

Blindage entièrement métallique, structure d'assemblage, large gamme de schémas d'assemblage.

Il peut assembler des disjoncteurs à vide de la série VS1 produits à la maison ou des disjoncteurs à vide importés de la série VD4, avec une large applicabilité, une haute fiabilité et sans entretien pendant de longues années.

Des positions de fonctionnement et de test seront établies pour la charrette à bras, et les deux positions sont équipées d'un dispositif de positionnement et d'un dispositif d'affichage sûrs et fiables.

Tous les types de charrettes à bras doivent changer de manière modulaire, afin de garantir que les charrettes à bras du même type peuvent être librement échangées, tandis que les chariots de différents types sont strictement empêchés d'entrer.

Applications

Centrales électriques

Installations industrielles

Infrastructure

Bâtiments commerciaux

Sous-stations utilitaires et secondaires

Foire aux questions

Q1 : Que signifie l'appareillage de commutation KYN28-12 ?

R : Donc, les lettres et les chiffres signifient chacun quelque chose. K signifie blindé, ce qui dans ce cas signifie recouvert de métal. Y signifie amovible, donc le disjoncteur se retire. N est destiné à une utilisation en intérieur. Le 28 est juste le numéro de série de conception, et le 12 est la tension nominale, donc 12 kV.

Q2 : Quelles sont les valeurs nominales de courant standard ?

R : Vous avez le choix entre une bonne gamme : 630 ampères, 800, 1 250, 1 600, 2 000, 2 500, 3 150 et jusqu'à 4 000 ampères. Une chose à noter, la version 3 150 ampères fonctionne uniquement avec un refroidissement naturel, aucun refroidissement forcé n'est nécessaire.

Q3 : Quelle est la cote BIL pour la classe 12 kV ?

R : Pour la classe 12 kV, la tension de tenue aux chocs de foudre atteint une crête de 75 kV.
